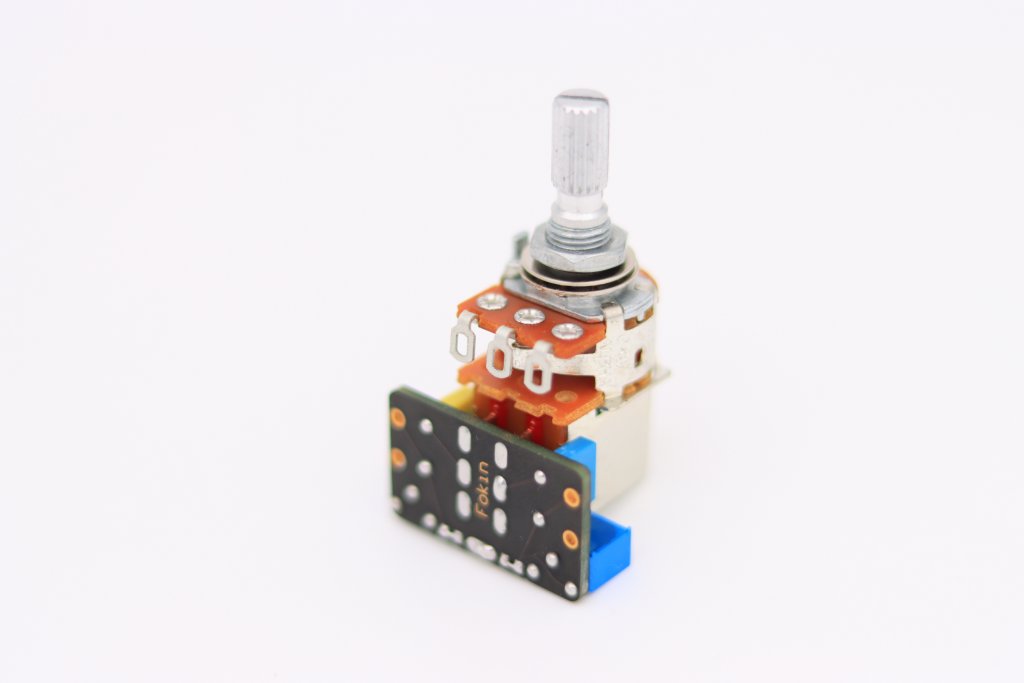

Push-pull Split-tune A500 kΩ

1 500 руб.
Push-pull Split-tune A500 kΩ

Система настройки отсечки хамбакера, добавляющая нижние частоты и улучшающая шумоподавление, при сохранении прозрачности верха.
К одному пуш-пуллу возможно подключить отсечки обоих хамбакеров.

DCR:
500 кΩ

Техническая информация

Распайка потенциометра “Split-tune”. Контакт "0" - земля, его нужно соединить с общей землей темброблока (обычно ее распаивают на крышке потенциометра громкости или на переключателе). Эти контакты дублируются с двух сторон, достаточно запаять один. Контакты "B" и "N" - средние точки звукоснимателей, место соединения двух финишных проводов катушек. Для наших датчиков это зеленый и белый провода, нужно соединить белый и зеленый на кабеле бриджевого звукоснимателя и так же сделать на кабеле некового; припаять эти провода к соответствующему контакту. Итоговая схема: Один из контактов "0" - общая земля темброблока; Контакт "B" - белый и зеленый провода от бриджевого звукоснимателя; Контакт "N" - белый и зеленый провода от некового звукоснимателя.

Как это работает?

За основу взят фильтр катушки конденсатором и добавлен переменный резистор, который позволяет варьировать влияние конденсатора, вплоть до обычной отсечки. Плюс ко всему для каждой позиции датчика подобраны свои номиналы, учитывая разные особенности тембров каждой позиции.

Какие преимущества?

  • Возможность настройки под свои личные предпочтения путём подстройки резистором.

  • Добавление нижних частот в отсечку, делая её объёмнее и сохраняя яркость на верхних частотах.

  • Приятный бонус: чем выраженнее эффект, тем меньше фонит отсечка.
